驱动电话机的铃流模块(用户线接口电路)


通过加装这个模块,你的产品可以控制电话机振铃、向电话机传输来电号码。可广泛应用于无线座机、VOIP网关话音接口、电话交换机、电话答录机、机顶盒、光纤MODEM,适用于中国、日本、欧洲电话系统。

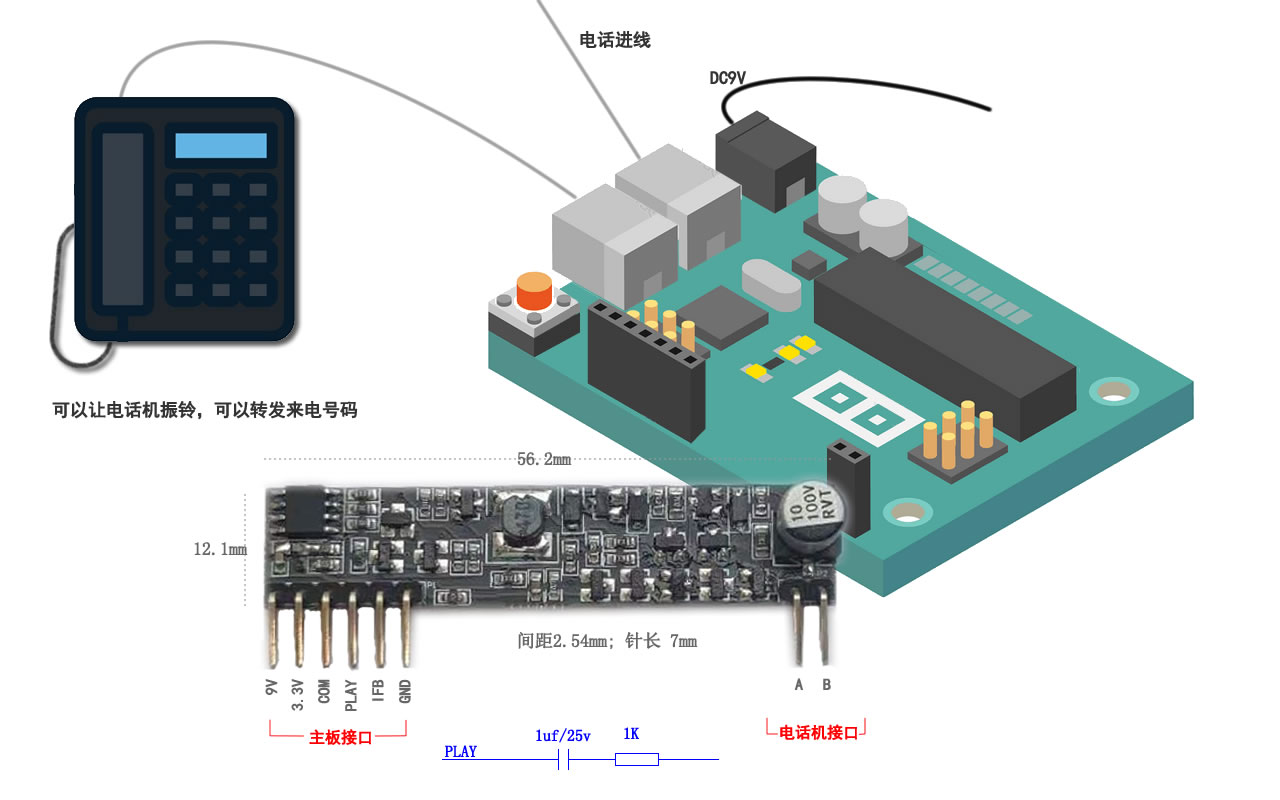

铃流模块

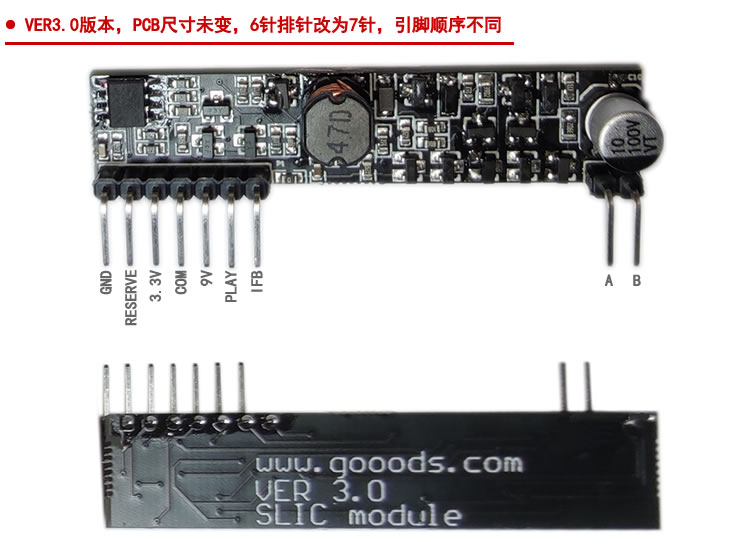

铃流模块
接口定义:
    1、COM(输入):接收主板的PWM指令;
    2、IFB(输出):输出回路电流,主板用来判断电话机摘挂机状态;
    3、PLAY(输入):模拟音频信号,主板向电话机发送FSK/DTMF格式的来电号码音频;
主板通过向COM口输出不同占空比的PWM脉冲(建议频率1khz),控制铃流模块输出信号。PWM指令一览表:
 COM端口占空比AB端口输出
1 10% DC-DC升压至9V,AB接口断开
2 15% DC-DC升压至9V,AB接口输出+9V
3 20% DC-DC升压至9V,AB接口输出-9V
4 25% DC-DC升压至48V,AB接口断开
5 30% DC-DC升压至48V,AB接口输出+48V
6 35% DC-DC升压至48V,AB接口输出-48V
7 40% DC-DC升压至80V,AB接口断开
8 45% DC-DC升压至80V,AB接口输出+80V
9 50% DC-DC升压至80V,AB接口输出-80V
10 55% 输出连续的振铃信号:25hz/1秒通4秒断(中国铃流信号)
11 60% 输出连续的振铃信号:19.23hz/1秒通2秒断(日本铃流信号)
12 65% 输出连续的振铃信号:18.51hz/1秒通2秒断(日本铃流信号)
13 70% 输出连续的振铃信号:17.86hz/1秒通2秒断(日本铃流信号)
14 75% 输出连续的振铃信号:19.23hz/0.5秒通断(日本来电号码通知信号)
15 80% 输出连续的振铃信号:18.51hz/0.5秒通断(日本来电号码通知信号)
16 85% 输出连续的振铃信号:17.86hz/0.5秒通断(日本来电号码通知信号)
17 90% 输出连续的振铃信号:16.13hz/0.5秒通断(日本来电号码通知信号)
17 95% 输出连续的振铃信号:16.13hz/1秒通2秒断(日本铃流信号)
